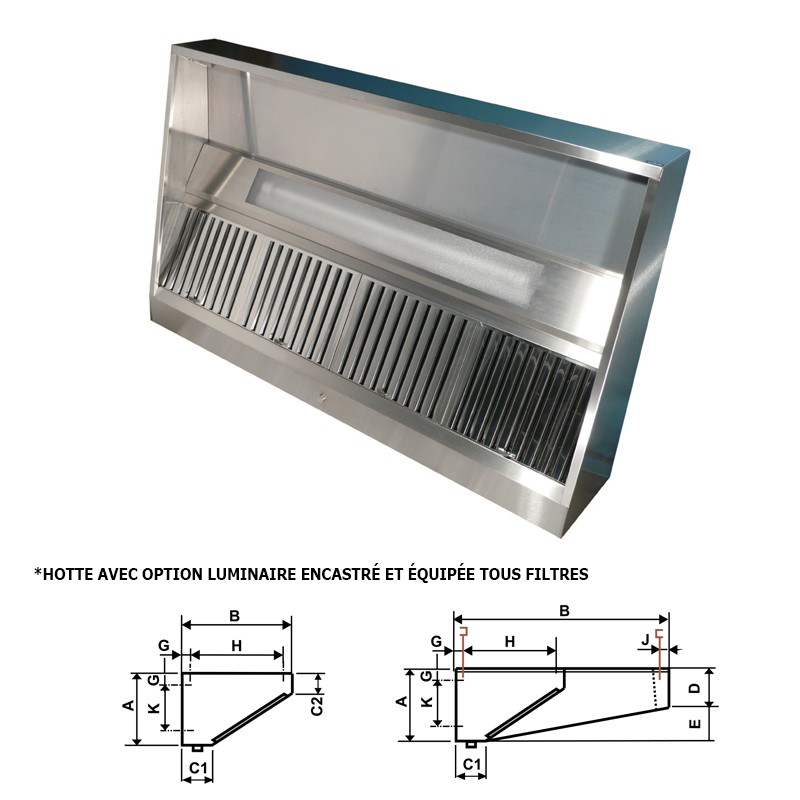

Furnotel - Hotte statique - Sans avancée - Longueur 1500 mm - Hauteur 400 mm - C3915
C3915
Neuf
- Hotte équipée d’origine avec des filtres à choc inox
- Profondeur 1325 mm ou 1575 mm sur demande
Description
Description de la Hotte statique - Sans avancée - Longueur 1500 mm - Hauteur 400 mm - C3915 - Furnotel
• Hotte statique SANS système de ventilation intégré à associer à un ventilateur, un caisson de ventilation ou une tourelle, et au boîtier de commandes correspondant
• Disponible en hauteur 400 mm pour les faibles hauteur sous dalle et en hauteur 500 mm pour un grand volume de cantonnement
• Enveloppe réalisée principalement en inox brossé grain 220 AISI304 18/10
• Gouttière soudée pour une parfaite étanchéité et munie d’une purge bouchonnée inox assurant l’évacuation des graisses et des condensats
• Façade filtres en acier inoxydable brossé
• Livrées en standard avec filtres tout Inox à effet choc (500 x 400 x 25 mm) et plaques d’obturation en acier inox
• Tôles arrière et supérieure du capteur monobloc en acier galvanisé
• Visière et joues latérales en acier inoxydable brossé une face
• Ossature tubulaire en acier galvanisé, munie de trous permettant de recevoir directement les tiges filetées M8 aux emplacements nécessaires à la suspension et la répartition optimale des masses (sauf capteurs sans avancée)
DOTATION EN FILTRES
Longueur :
500 MM : 2 1/2 filtres à choc
1000 MM : 1 filtre à choc + 2 1/2 filtres
1500 MM : 3 filtres à choc
2000 MM : 3 filtres à choc + 1 plaque
2500 MM : 4 filtres à choc + 1 plaque
3000 MM : 4 filtres à choc + 2 plaques
3500 MM : 5 filtres à choc + 2 plaques
4000 MM : 5 filtres à choc + 3 plaques
4500 MM : 6 filtres à choc + 3 plaques
5000 MM : 6 filtres à choc + 4 plaques
HAUTEUR 400 MM :
Côtes (mm) A B C1 C2 D E G H J K
SANS* AVANCÉ 400 550 130 170 - - 50 400 - 250
AVANCÉE 938 MM 400 938 130 170 220 180 50 400 50 250
AVANCÉE 1188 MM 400 1188 130 170 220 180 50 400 50 250
*Hottes sans avancée (capteur seul) : uniquement dans le cadre du remplacement du capteur sur une hotte existante
Option luminaire en applique
Luminaires
Luminaire longueur 655 mm - puissance 18 W - Référence : BL634
Luminaire longueur 1256 mm - puissance 36 W - Référence : BL1244
Luminaire - Capacité
LONGUEUR BLOC CAPACITÉ LUMINAIRE
Hottes 500 mm 1 bloc -
Hottes 1000 mm 1 bloc 1 x BL634
Hottes 1500 mm 1 bloc 1 x BL1244
Hottes 2000 mm 1 bloc 1 x BL1244
Hottes 2500 mm 1 bloc 1 x BL1244
Hottes 3000 mm 1 bloc 1 x BL1244
Hottes 3500 mm 2 blocs 2 x BL1244
Hottes 4000 mm 2 blocs 2 x BL1244
Hottes 4500 mm 2 blocs 2 x BL1244
Hottes 5000 mm 2 blocs 2 x BL1244
Luminaires encastrés : nous consulter
Accessoires
Téléchargement
Veuillez vous connecter pour avoir accès au reste de la documentation technique (vue éclatée, schéma électrique, fichier DWG, notice utilisateur...)
